您的位置: 首頁>行業資訊> 消防自動噴水滅火系統噴頭選型（民用建筑和廠房建筑）

消防自動噴水滅火系統噴頭選型（民用建筑和廠房建筑）

2019-12-19 14:47:32

作者：合景消防

本項目屬于民用建筑和廠房建筑，按《建筑設計防火規范》BG50016的要求應設置自動噴水滅火系統。

本系統采用閉式系統和濕式系統。采用閉式噴頭，噴頭的公稱動作溫度一般選用68℃（廚房選用93℃）；不做吊頂的場所采用直立型噴頭（噴頭濺水盤向上安裝，其濺水盤與頂板的距離按《自動噴水滅火系統設計規范》GB50084的7.1.6、7.1.7、7.1.14、7.1.15條的規定），有吊頂場所采用下垂型或吊頂型噴頭（噴頭濺水盤向下安裝），頂板為水平面的輕危險級、中危險級I級住宅建筑、宿舍、旅館建筑客房、醫療建筑病房和辦公室可采用邊墻型噴頭。

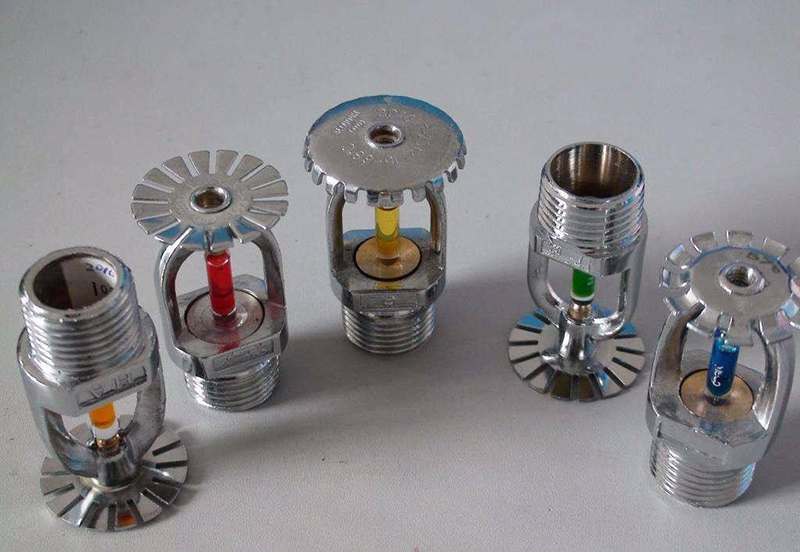

消防自動噴水滅火系統噴頭選型

一般均優先采用標準覆蓋面積灑水噴頭，最小布置間距不應小于1.8m；只有頂板為水平面且無梁、通風管道等障礙物影響噴頭灑水的場所采用擴大覆蓋面積灑水噴頭，最小布置間距不應小于2.4m。

凈空高度大于800mm的悶頂和技術夾層,當悶頂內敷設的配電線路采用不燃材料套管或封閉式金屬線槽保護、風管保溫材料等采用不燃難燃材料制作且無其他可燃物時，悶頂和技術夾層內可以不設置噴頭，否則應加設噴頭。

其他的設計參數如下：

1）最大凈空高度h≤8m的區域，按輕危險級進行設計：設計噴水強度為4L/(min·㎡),作用面積為160㎡，持續噴水時間為1h。

（1）當選用標準覆蓋面積灑水噴頭（快速響應或特殊響應或標準響應均可）時，噴頭流量系數K=80，系統最不利點處噴頭的最小工作壓力為0.1MPa，噴頭最大布置間距不大于4.4m；

（2）當選用擴展覆蓋面積灑水噴頭（快速響應）時，噴頭流量系數K=115，系統最不利點處噴頭的最小工作壓力為0.1MPa，噴頭最大布置間距不大于5.4m。

2）最大凈空高度h≤8m的區域，按中危險級I級進行設計：設計噴水強度為6L/(min·㎡),作用面積為160㎡，持續噴水時間為1h。

（1）當選用標準覆蓋面積灑水噴頭（民用建筑采用快速響應或特殊響應或標準響應均可、廠房采用特殊響應或標準響應）時，噴頭流量系數K=80，系統最不利點處噴頭的最小工作壓力為0.1MPa，噴頭最大布置間距不大于3.6m。公共娛樂場所、中庭環廊，醫院、療養院的病房及治療區域，老年、少兒、殘疾人的集體活動場所，超出水泵接合器供水高度的樓層，地下的商業場所宜選用快速響應噴頭。

（2）當選用擴展覆蓋面積灑水噴頭（民用建筑采用快速響應、廠房采用標準響應）時，噴頭流量系數K=115，系統最不利點處噴頭的最小工作壓力為0.15MPa，噴頭最大布置間距不大于4.8m。

3）最大凈空高度h≤8m的區域，按中危險級II級進行設計：設計噴水強度為8L/(min·㎡),作用面積為160㎡，持續噴水時間為1h。

（1）當選用標準覆蓋面積灑水噴頭（民用建筑采用快速響應或特殊響應或標準響應均可、廠房采用特殊響應或標準響應）時，噴頭流量系數K=80，系統最不利點處噴頭的最小工作壓力為0.1MPa，噴頭最大布置間距不大于3.4m。公共娛樂場所、中庭環廊，醫院、療養院的病房及治療區域，老年、少兒、殘疾人的集體活動場所，超出水泵接合器供水高度的樓層，地下的商業場所宜選用快速響應噴頭。

（2）當選用擴展覆蓋面積灑水噴頭（民用建筑采用快速響應、廠房采用標準響應）時，噴頭流量系數K=115，系統最不利點處噴頭的最小工作壓力為0.15MPa，噴頭最大布置間距不大于4.2m。

4）最大凈空高度h≤8m的區域，按嚴重危險級I級進行設計：設計噴水強度為12L/(min·㎡),作用面積為260㎡，持續噴水時間為1h。

（1）選用擴大覆蓋面積灑水噴頭（民用建筑采用快速響應、廠房采用標準響應）時，噴頭流量系數K=115，系統最不利點處噴頭的最小工作壓力為0.1MPa，噴頭最大布置間距不大于3m。

（2）當選用非倉庫型特殊應用噴頭時，噴頭流量系數K=161，系統最不利點處噴頭的最小工作壓力為0.1MPa，噴頭最大布置間距不大于3.6m。

5）民用建筑中最大凈空高度8

（1）中庭、體育館、航站樓等場所：設計噴水強度為12L/(min·㎡)，作用面積為160㎡，持續噴水時間為1h。選用標準覆蓋面積灑水噴頭（快速響應），噴頭流量系數K=115，系統最不利點處噴頭的最小工作壓力為0.1MPa，噴頭最大布置間距不大于3m。

（2）影劇院、音樂廳、會展中心等場所：設計噴水強度為15L/(min·㎡)，作用面積為160㎡，持續噴水時間為1h。選用非倉庫型特殊應用噴頭，噴頭流量系數K=161，系統最不利點處噴頭的最小工作壓力為0.1MPa，噴頭最大布置間距不大于3m，最小布置間距不應小于1.8m。

6）民用建筑中最大凈空高度12

（1）中庭、體育館、航站樓等場所：設計噴水強度為15L/(min·㎡)，作用面積為160㎡，持續噴水時間為1h。選用非倉庫型特殊應用噴頭，噴頭流量系數K=161，系統最不利點處噴頭的最小工作壓力為0.1MPa，噴頭最大布置間距不大于3m，最小布置間距不應小于1.8m。

（2）影劇院、音樂廳、會展中心等場所：設計噴水強度為20L/(min·㎡)，作用面積為160㎡，持續噴水時間為1h。選用非倉庫型特殊應用噴頭，噴頭流量系數K=161，系統最不利點處噴頭的最小工作壓力為0.15MPa，噴頭最大布置間距不大于3m，最小布置間距不應小于1.8m。

7）廠房建筑中最大凈空高度8

（1）制衣制鞋、玩具、木器、電子生產車間等場所，設計噴水強度為15L/(min·㎡)，作用面積為160㎡，持續噴水時間為1h。選用標準覆蓋面積灑水噴頭（特殊響應或標準響應均可），噴頭流量系數K=115，系統最不利點處噴頭的最小工作壓力為0.15MPa，噴頭最大布置間距不大于3m。

（2）棉紡廠、麻紡廠、泡沫塑料生產車間等場所，設計噴水強度為20L/(min·㎡)，作用面積為160㎡，持續噴水時間為1h。選用非倉庫型特殊應用噴頭，噴頭流量系數K=161，系統最不利點處噴頭的最小工作壓力為0.15MPa，噴頭最大布置間距不大于3m，最小布置間距不應小于1.8m。

8）廠房最大凈空高度h>12m的區域和民用建筑最大凈空高度h>18m的區域、《建筑設計防火規范》GB50016第8.3.5條列舉的場所：

設置自動跟蹤定位射流滅火系統。

本項目屬于《自動噴水滅火系統設計規范》GB50084附錄所列的嚴重危險級II級場所及《建筑設計防火規范》GB50016第8.3.7條包含場所，無論其凈空高度多高，均采用雨淋系統，選用開式噴頭：設計噴水強度為16L/(min·m2),作用面積為260㎡，持續噴水時間為1h。
